ΚΕΝΤΡΙΚΟΣ ΟΔΙΚΟΣ ΑΞΟΝΑΣ JAHRA
Κατασκευή: Arab Contractors Company (ACC) - Othman Ahmed Othman
Τοποθεσία: Kuwait
Μέθοδος κατασκευής: Τμήματικά με χρήση γερανού εδάφους
Μέγιστο άνοιγμα: 46.80μ.
Μέγιστο ύψος βάθρου: 11.20μ.
Τμήμα καταστώματος: Προκατασκευασμένης προέντασης τμήμα δοκών με σταθερό πλάτος w1=6.60μ. και σταθερό βάθος h1=2.65μ. Εγκάρσια κλίση έως 2% και ακτίνα καμπύλης 1500μ.
Διατομή βάθρου: Συμπαγής Ορθογωνική Διατομή
Θεμέλια: Βαθιά θεμελίωση με πασσάλους διαμέτρου D=1.20μ.
Υπηρεσίες: Έλεγχος σχεδίου καμπυλότητας/Έλεγχος αντοχής σκυροδέματος/Έλεγχος εδράνων/Επίβλεψη κατασκευής

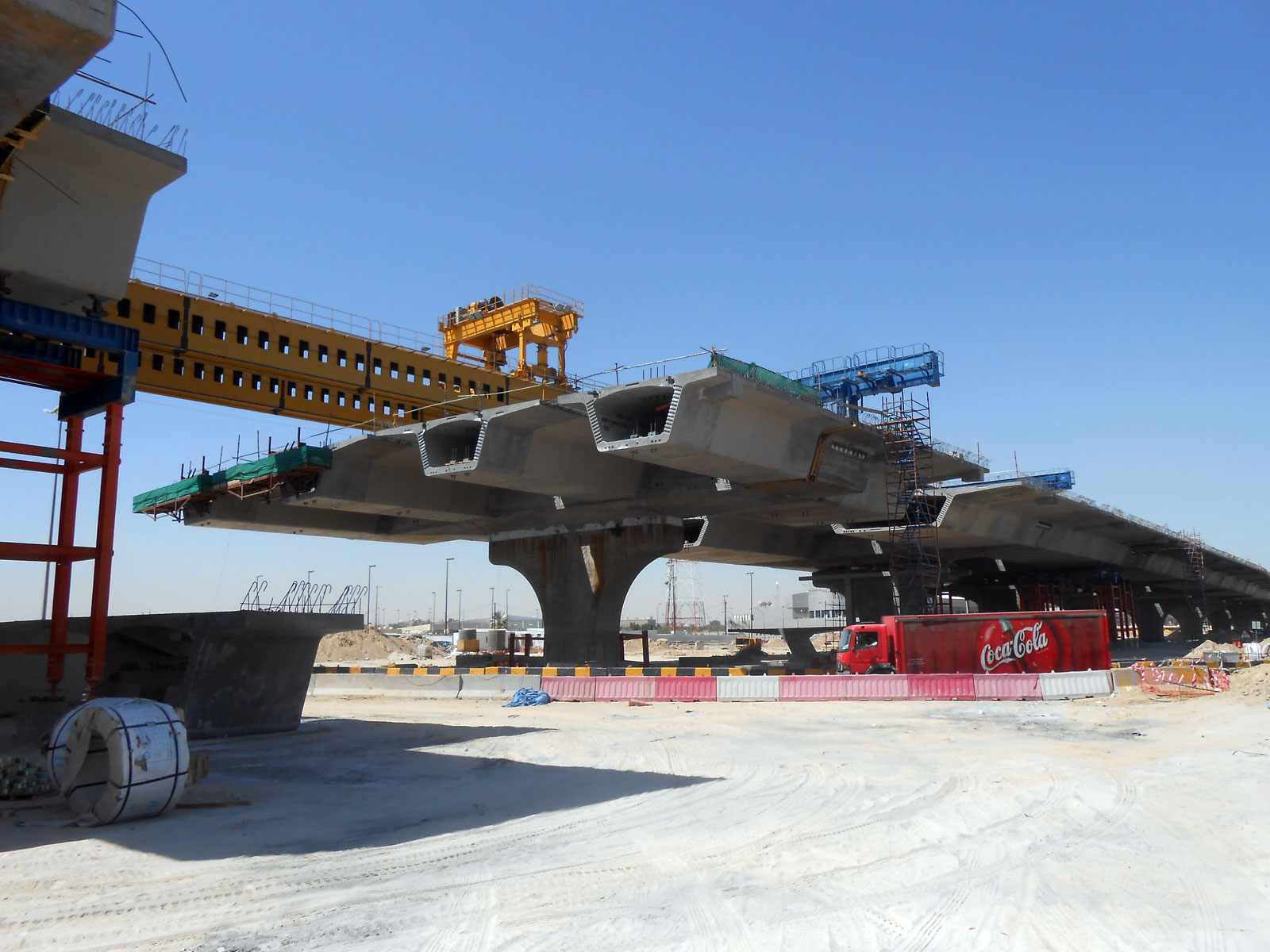

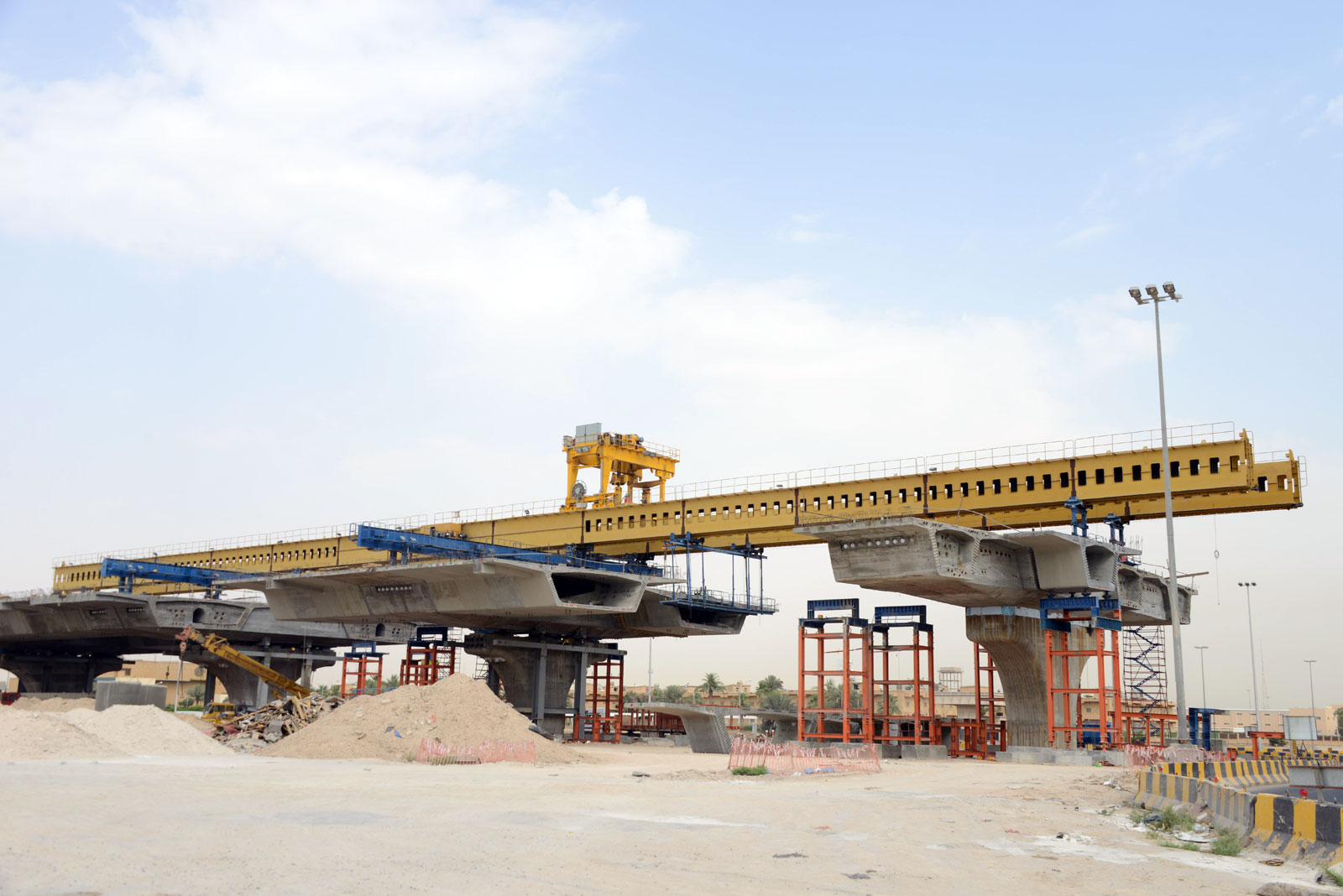

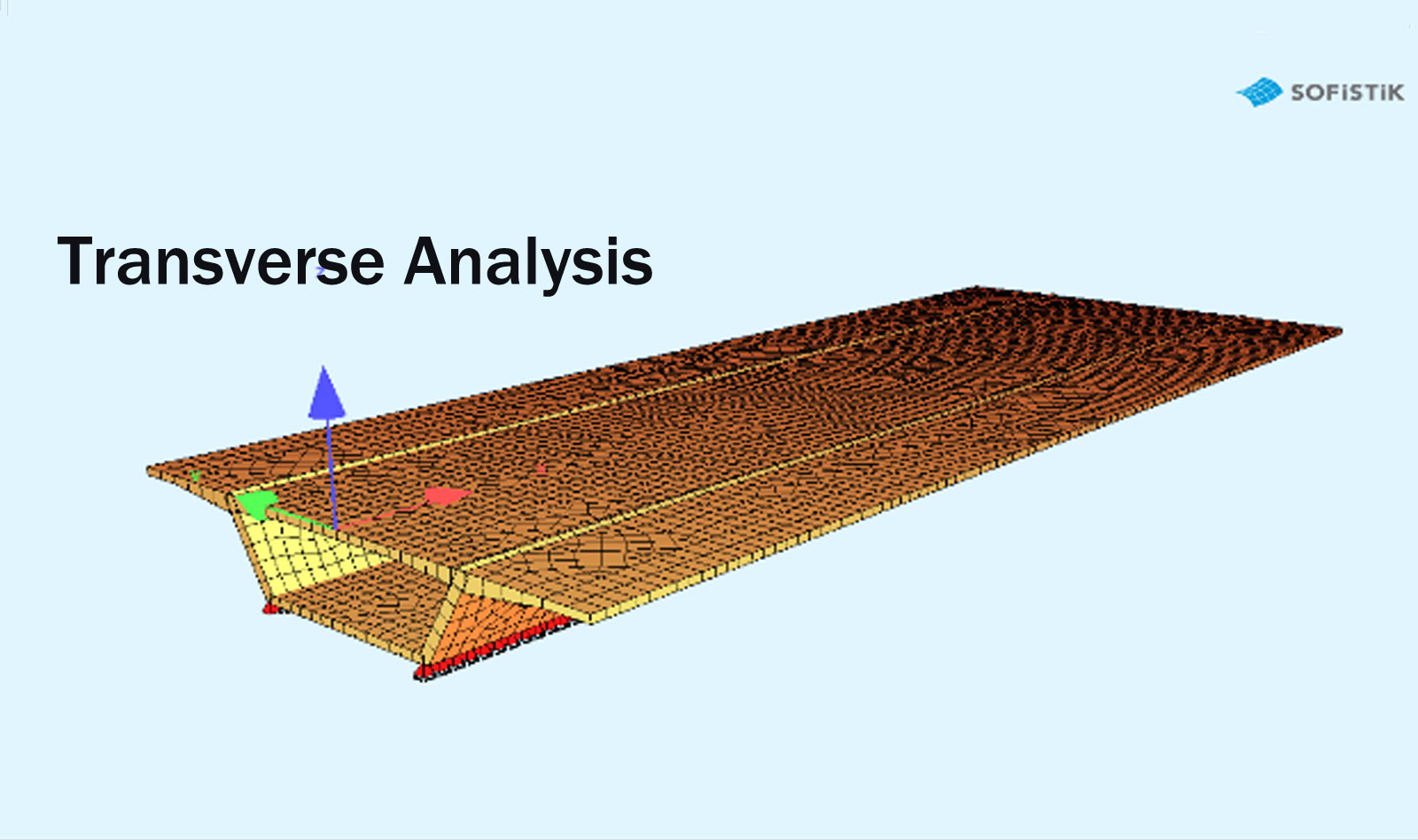

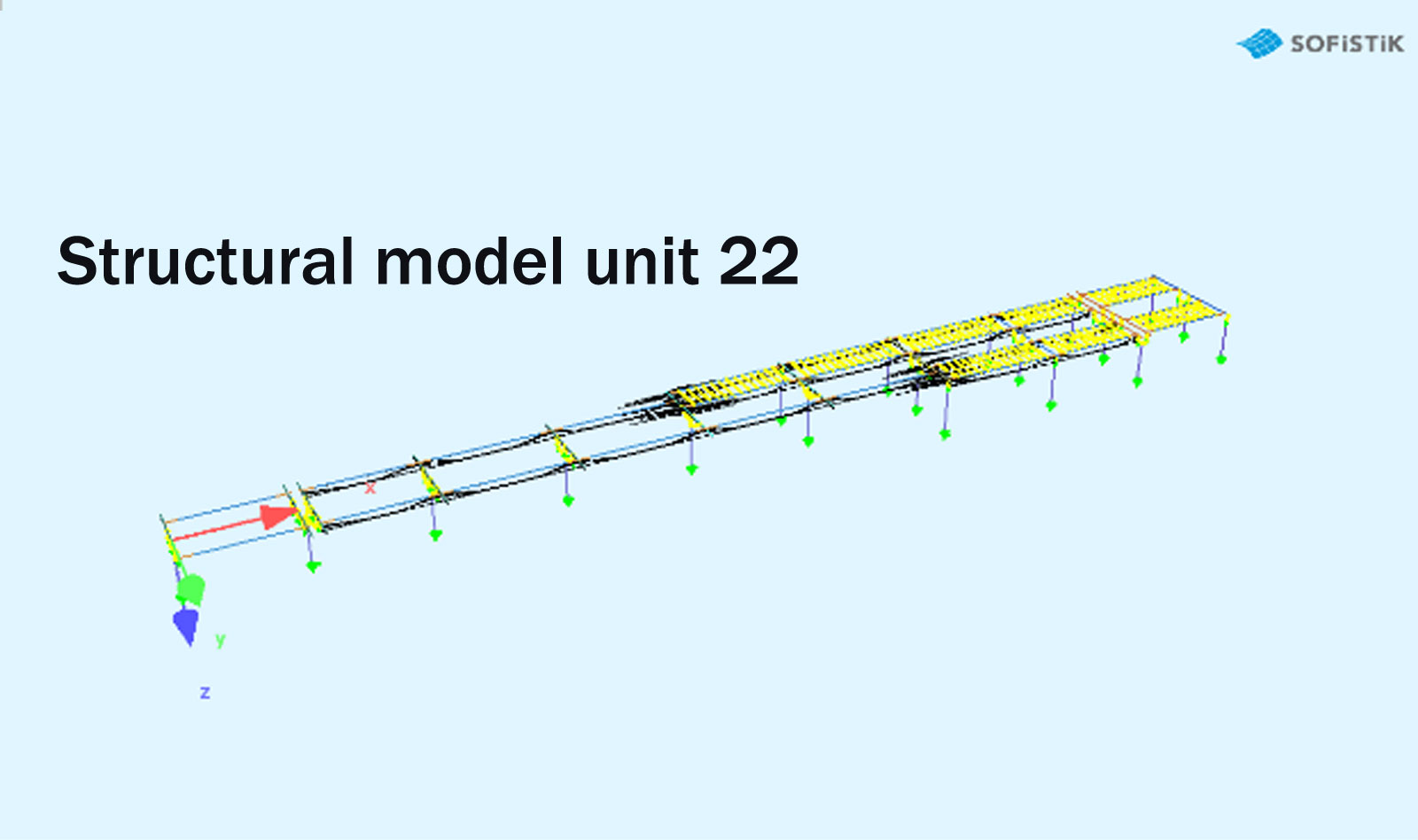

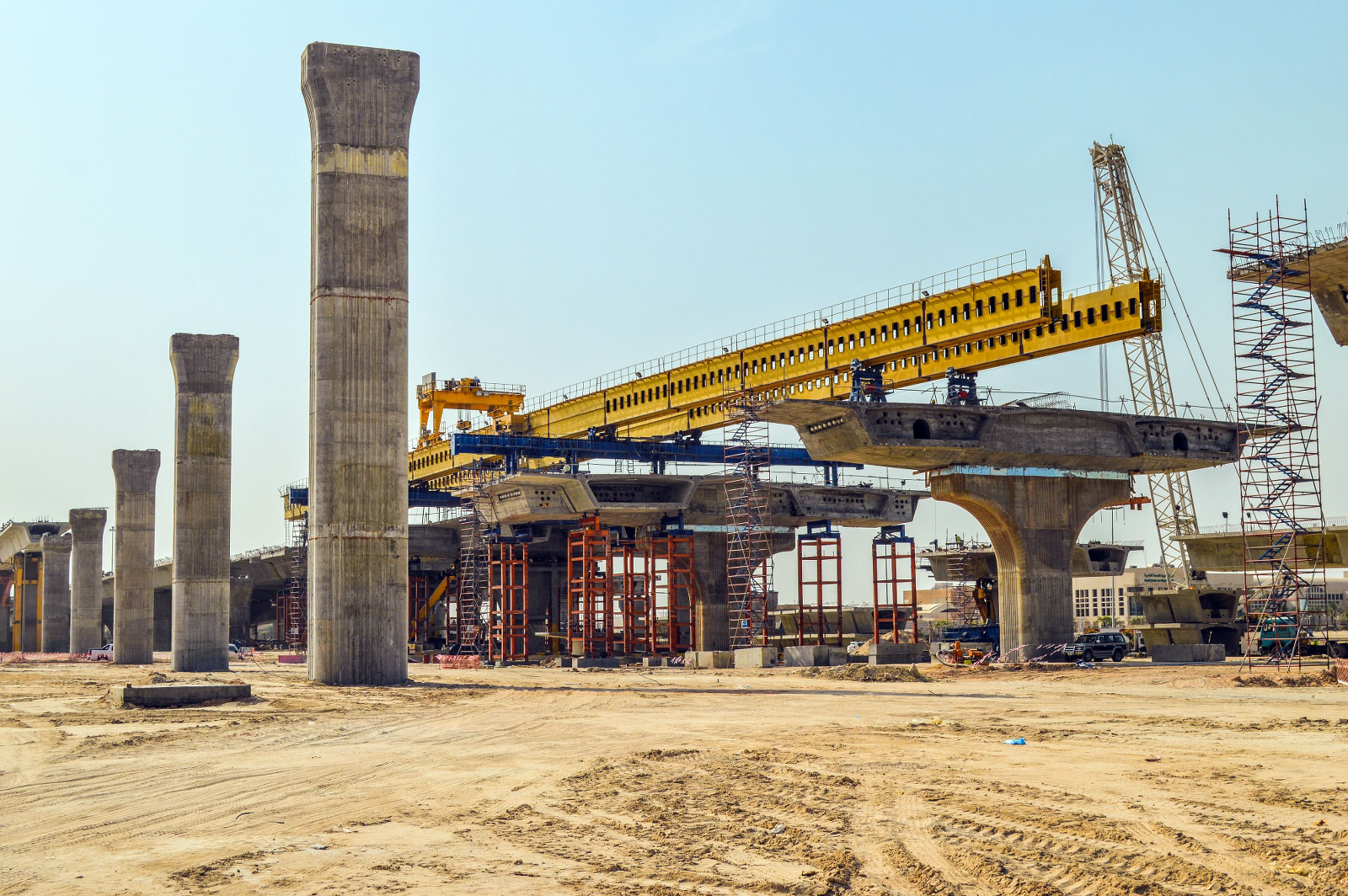

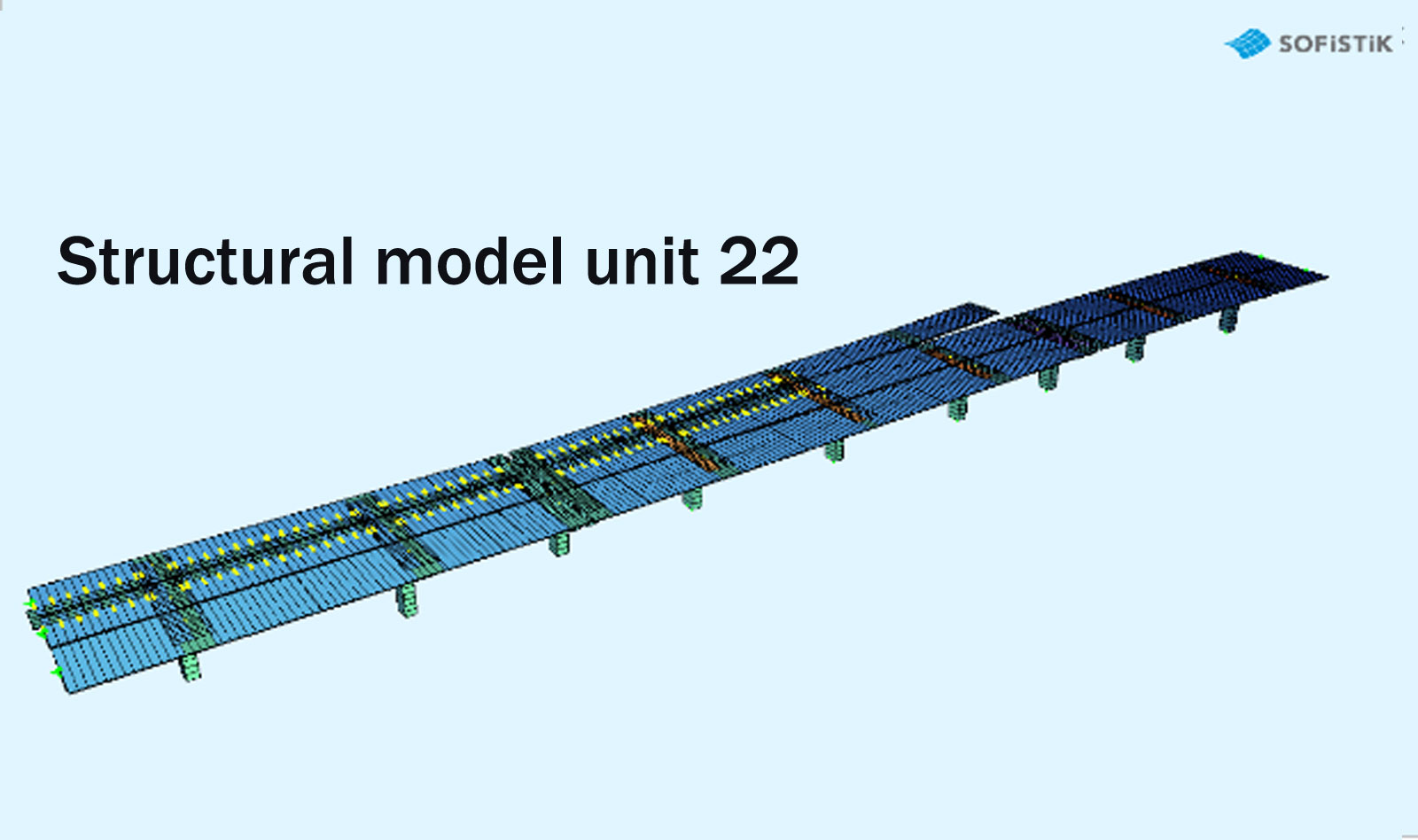

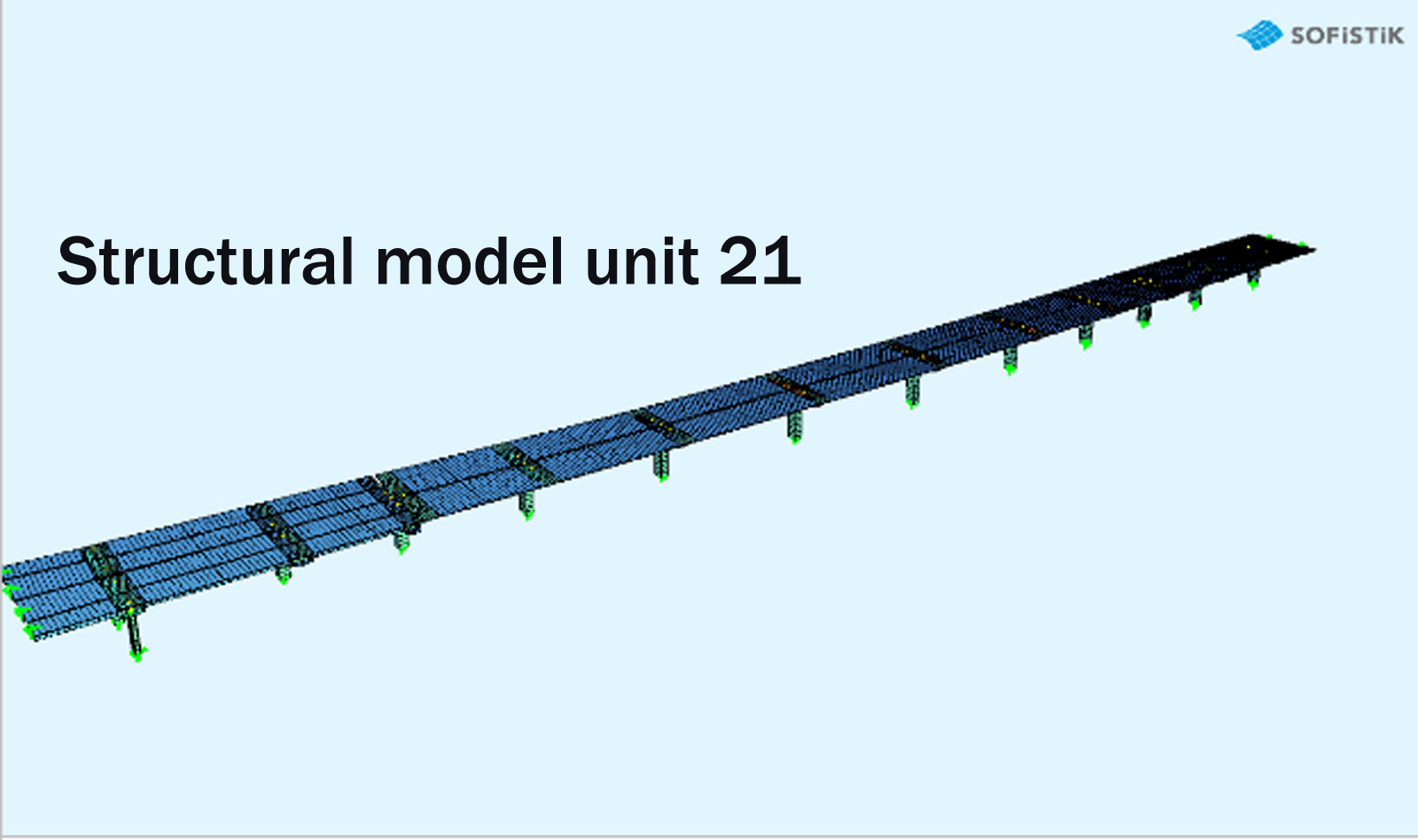

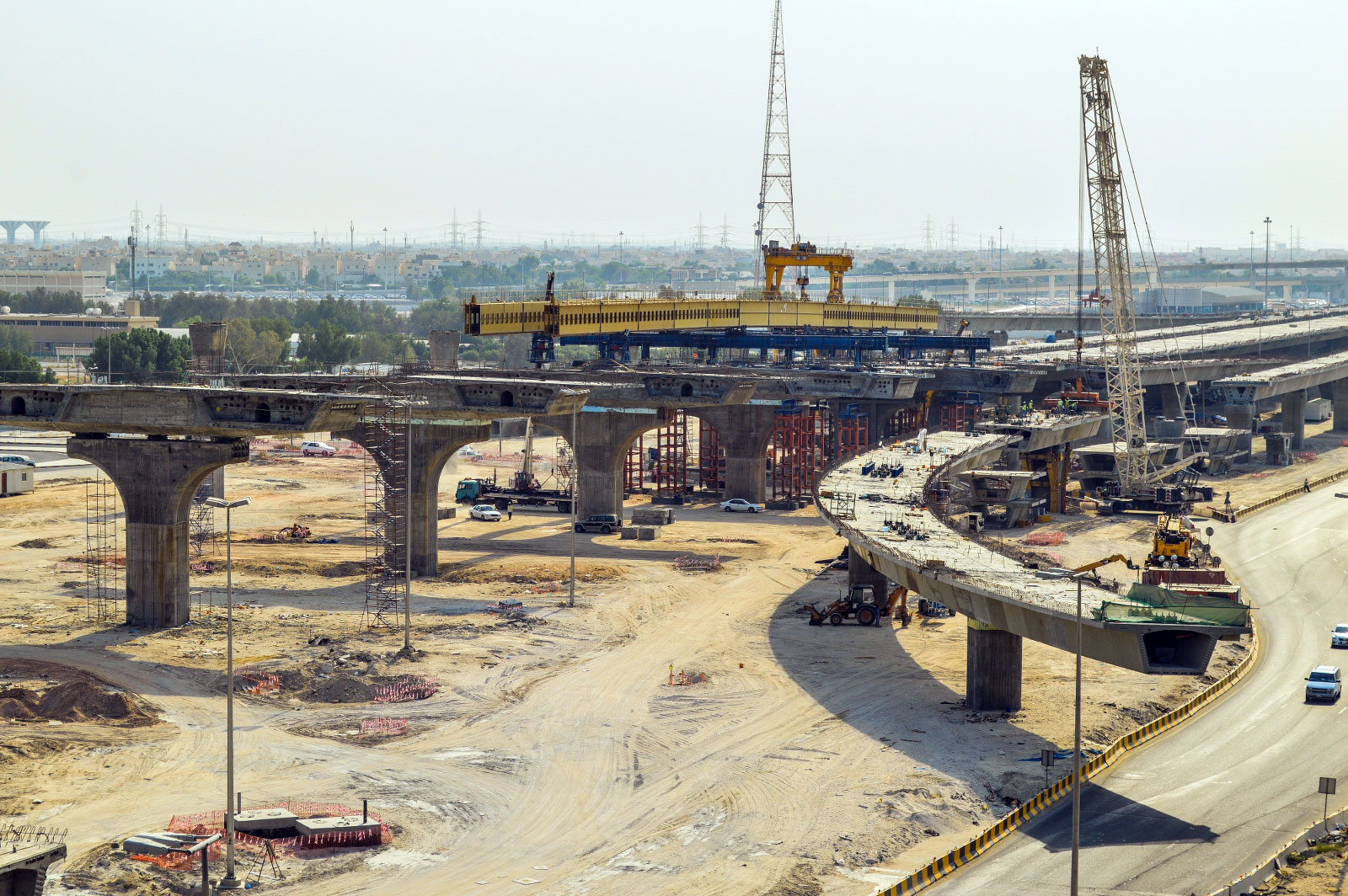

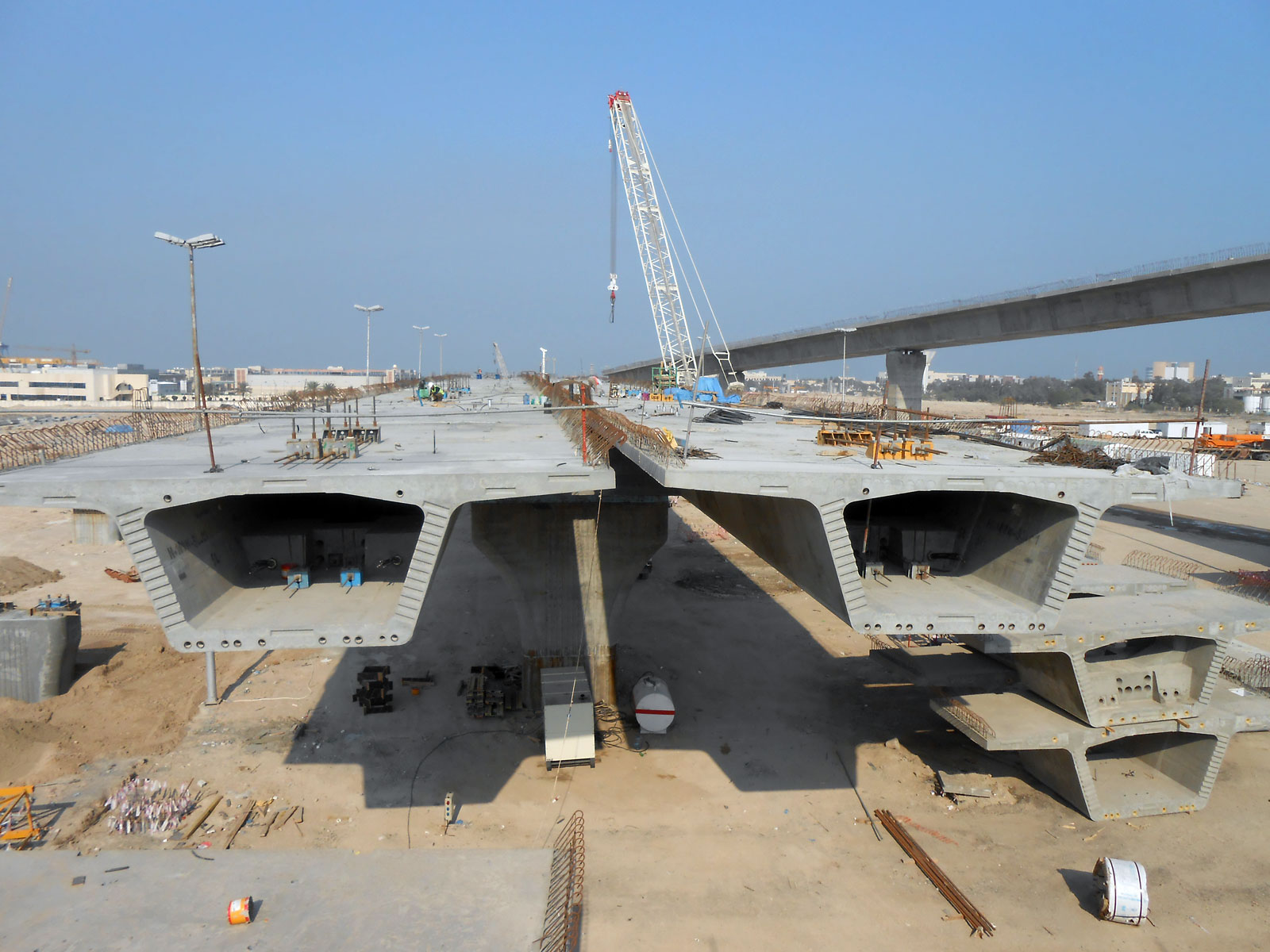

Σχόλια: Το έργο αυτό κατασκευάστηκε με τη χρήση ειδικόυ προωθητικού γερανού άνω του καταστρώματος της γέφυρας. Το γραφείο μας ήταν μέλος της ομάδας σχεδιασμού που στόχος της ήταν να εκτιμήσει τις τάσεις του σκυροδέματος στα προκατασκευασμένα τμήματα της κιβωτιοειδούς δοκού και τα φορτία σχεδιασμού που αναπτύσσονται στα έφεδρανα. Η οδογέφυρα της Jahra αποτελείται από μία δίδυμη κιβωτιοειδή διατομή που συνδέεται με την υποδομή, με τη χρήση εφεδράνων και διατμητικών κλείδων. Η ανάλυση της γέφυρας έχει γίνει σύμφωνα με τις απαιτήσεις AASHTO LRFD
ΛΕΠΤΟΜΕΡΕΙΕΣ ΕΡΓΟΥ
Ιδιοκτήτης: Υπουργείο δημοσίων έργων του ΚουβέιτΚατασκευή: Arab Contractors Company (ACC) - Othman Ahmed Othman
Τοποθεσία: Kuwait
Μέθοδος κατασκευής: Τμήματικά με χρήση γερανού εδάφους
Μέγιστο άνοιγμα: 46.80μ.
Μέγιστο ύψος βάθρου: 11.20μ.
Τμήμα καταστώματος: Προκατασκευασμένης προέντασης τμήμα δοκών με σταθερό πλάτος w1=6.60μ. και σταθερό βάθος h1=2.65μ. Εγκάρσια κλίση έως 2% και ακτίνα καμπύλης 1500μ.
Διατομή βάθρου: Συμπαγής Ορθογωνική Διατομή
Θεμέλια: Βαθιά θεμελίωση με πασσάλους διαμέτρου D=1.20μ.
Υπηρεσίες: Έλεγχος σχεδίου καμπυλότητας/Έλεγχος αντοχής σκυροδέματος/Έλεγχος εδράνων/Επίβλεψη κατασκευής
Σχόλια: Το έργο αυτό κατασκευάστηκε με τη χρήση ειδικόυ προωθητικού γερανού άνω του καταστρώματος της γέφυρας. Το γραφείο μας ήταν μέλος της ομάδας σχεδιασμού που στόχος της ήταν να εκτιμήσει τις τάσεις του σκυροδέματος στα προκατασκευασμένα τμήματα της κιβωτιοειδούς δοκού και τα φορτία σχεδιασμού που αναπτύσσονται στα έφεδρανα. Η οδογέφυρα της Jahra αποτελείται από μία δίδυμη κιβωτιοειδή διατομή που συνδέεται με την υποδομή, με τη χρήση εφεδράνων και διατμητικών κλείδων. Η ανάλυση της γέφυρας έχει γίνει σύμφωνα με τις απαιτήσεις AASHTO LRFD
